HCNA 学习笔记

网络整体架构

企业网络

企业网络：包括小型办公室、教育、政府、银行等行业或机构

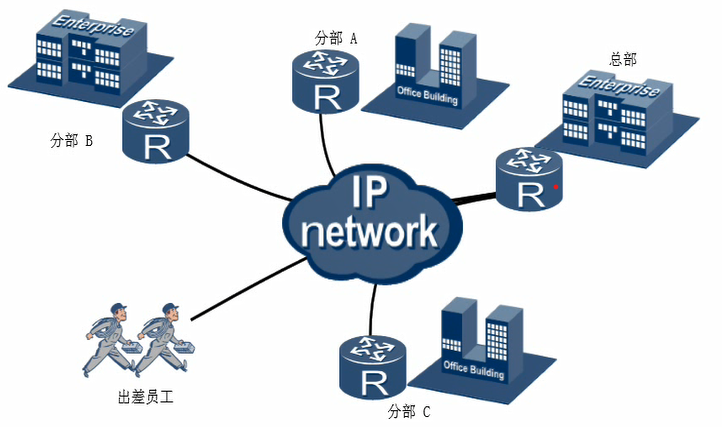

• 企业网络远程互联：

总公司与分公司使用广域网链路(WAN)互联

企业网络基本架构

1. 小型企业：通常采用扁平网络结构，扩展能力低。
2. 大型企业：通常采用层次化结构以支撑网络的扩展和用户的增长。

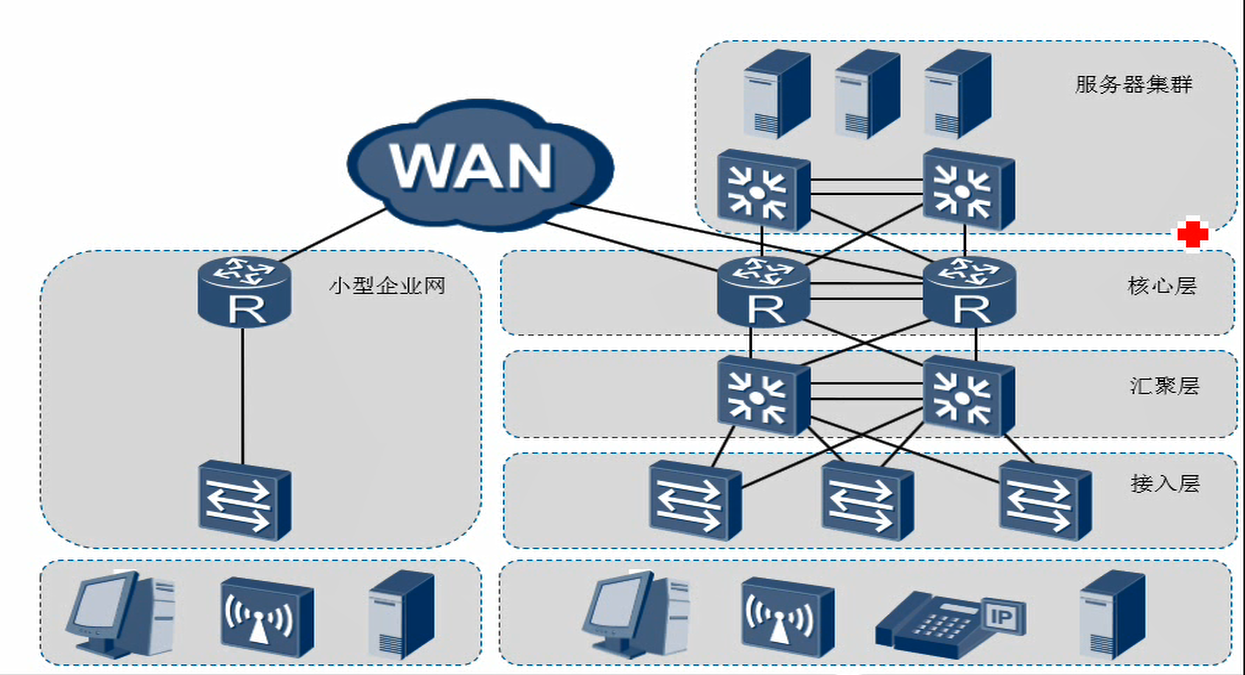

• 结构图(左小右大)

网络基本管理及模拟器使用

常用的传输介质

双绞线、光纤、Radio(蓝牙等)、同轴电缆(几乎淘汰)

双绞线(8芯)

有多种类型，不同类型传输速度不同和，超5类、6类最常用。RJ-45水晶头

568A标准 白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
568B标准 白橙，橙，白绿，蓝，白蓝，绿，白棕，棕

交叉线 一头采用568A标准，一头采用568B标准
平行线/直通线 两头采用同样的标准，同为568A标准或568B标准

相同设备使用交叉线，不同设备使用直通线，现在很多设备都有自适应。

光纤

单模光纤(S) 颜色多为黄色，连接头多为蓝色或绿色，只能传输一种模式的广。不存在模间色散，适用于长距离高速传输。
多模光纤(M) 线缆颜色千兆多位橙色、万兆多为水蓝色，连接头多位灰白色，允许不同模式的光在一根光纤上传输，由于模间色散较大而导致信号脉冲展宽严重，因此主要用于局域网的短距离传输。

• 区别

主要在传输距离，单模长距离，多模短距离。单模和多模差异在传输距离。洲际的传输使用的是 光缆，不是光纤

• 常用光纤连接器

ST，FC，SC，LC连接器。连接器有帽子，要拿掉才能连接

串口电缆

网络通信中常用和推荐的串口电缆标准为 RS-232，但传输速率有限仅为6米。
RS-422和RS-485的传输距离可达1200米。接头常用V.35(80年代淘汰)，但仍在帧中继、ATM等传统网络上使用。
V.24为RS-232标准的欧洲版，RS-232本身没有定义接头标准，RS-232逐渐被FireWire，USB等取代。新产品和设备已经普遍使用USB标准。

ENSP 模拟器

关闭Windows防火墙，不要装各种管家。
尽量少运行软件，可能会干扰 virtunal-box。
重新注册要关闭ENSP，个人文件夹下的.VirtualBox彻底删除。注册完毕之后关闭ENSP然后再开启。

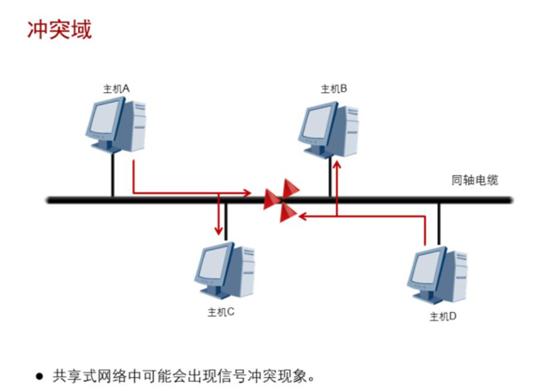

冲突域

• 应用场景

多点接入网络(MA),如交换机(Switch)

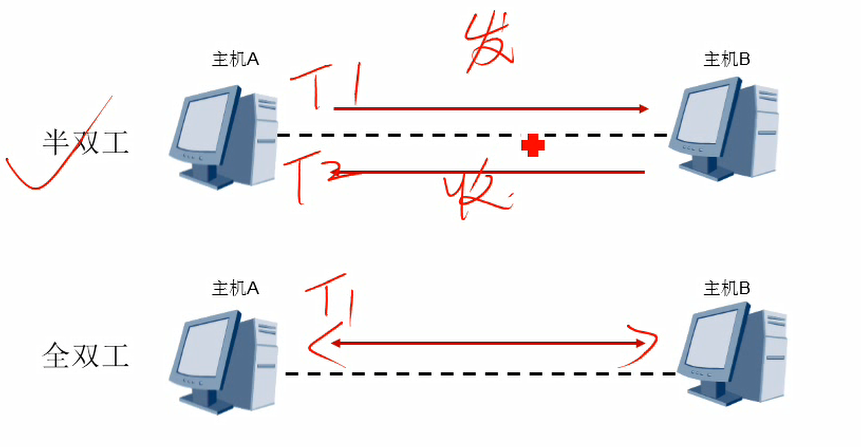

• 冲突域与半双工搭配

单工 简单的说就是一方只能发信息，另一方则只能收信息，通信是单向的。
半双工 比单工先进一点，就是双方都能发信息，但同一时间则只能一方发信息。
全双工 比半双工再先进一点，就是双方不仅都能发信息，而且能够同时发送。

• 共同点

半双工和全双工都支持双向数据传输。

共享式网络中，不同的主机同时发送数据时，就会产生信号冲突的问题，解决方法一般是：采用载波侦听多路访问/冲突检测技术(CAMA/CD) 的基本工作过程如下

1. 终端设备不同地检测共享网路的状态。如果线路空闲，则可以发送数据，线路不空闲，则等待一段时间后据徐检测(延时时间由退避算法决定)。
2. 如有另一个设备同时发送数据，两个设备发送的数据会产生冲突。
3. 终端设备检测到冲突之后，马上停止发送自己的数据，并发送特俗阻塞信息，以强化冲突信号，使线路上的其他站点能够尽早检测冲突。
4. 终端设备检测到冲突后，等待一段时间后再将进行数据发送(延时时间由退避算法决定)。

CSMA/CD 的工作原理：先听后发，边发边听，冲突停发，随机延迟后重发。

Q: 用串行线路能否构建MA网络
A: 肯定可以

NBMA(非广播多路访问)：物理架构(ATM、帧中继网络)—-NMBMA(网络设计)—VPN(DSVPN)。

熟悉以及远程管理设备的实验

1
2
3

system-view
interface GigabitEnternet0/0/0/0 # 进入接口
ip address 10.1.1.1 255.255.255.0

常用命令

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

sysname R1 # 修改设备名字
ip address 10.1.1.1.7 # 配置IP地址
ip address mask  10.1.1.1.7 24 # 配置IP地址和掩码
diaplay this # 显示当前模式
dis ip int bri # 查看接口开启情况
undo shutdown #
q # 退出

user-interface # 用户接口
user-interface ？ # 查看帮助

user-interface vty 0 4 # 开启虚拟终端管理
set authentication password cipher pass # 设置认证密码为pass

talent 10.1.1.1 # 远程管理设备，不能进入system-view

diaplay ip routting0table # 查看路由表

网络各种分层结构

网络分层基础

网络的层次化不要以设备最为标准，要以协议作为分层的标准。

OSI(开放式系统互联模型) 七层模型

1. 应用层 为应用程序提供网络服务
2. 表示层 数据格式化，加密、解密，如：jpg，gif
3. 会话层 建立、维护、管理会话连接,系统(Linux,iOS,Android)在此
4. 传输层 建立、维护、管理端到端连接，单位：段(segment)，TCP/UDP连个协议
5. 网络层 IP寻址和路由选择,单位：包，有200多个协议
6. 数据链路层 控制网络层与物理层之间的通讯，单位：帧(frame)
7. 物理层 比特流传输，单位：比特(bit)

• 应用层、表示层、会话层：单位统称为：协议数据单元(PDU),物理层 在TCP/IP中被称为 互联网层 (Internet Protocal)

TCP/IP(工业标准)

1. 应用层 (TELNET、FTP、SMTP)
2. 传输层 (TCP、UDP)
3. 互联网层 (IP、ICMP),路由
4. 网络接口层 (PPP)，交换

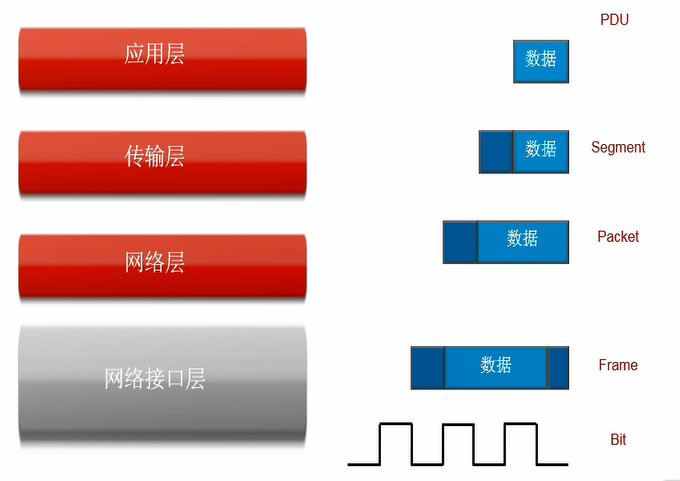

数据封装

每一层都有一个头部

TCP与UDP的概念相互的区别及优劣

1. TCP面向连接，UDP面向无链接
2. TCP面向报文，UDP面向字节流
3. TCP提供可靠传输服务（数据顺序、正确性），UDP传输不可靠
4. TCP协议传输速度慢，UDP协议传输速度快
5. TCP协议对系统资源要求多（头部开销大），UDP协议要求少*

VRP 的操作

管理vlan(虚拟局域网)

1
2
3
4
5

system-view
sysname SW1
interface vlanif 1
ip address 10.1.1.1 24
display this

1
2
3
4

system-view
sysname SW2
interface vlan 1
ip address 10.1.1.2 24

ENSP自带了网络报文解析器。右键设备-数据抓包

Ehternet基础

网络中传输数据时需要定义并遵循一些标准，以太网是根据IEEE802.3 标准来管理和控制数据帧的。了解IEEE802.3标准是充分理解以太网中链路层通讯的标准。

• IEEE 是局域网标准

以太网帧

以太网(最流行，最常用，效率最高)，它的数据链路层基于MAC地址进行帧的传输。
PR：
FR(MA网络)：帧中继靠的是DLCI
PPP(ppp网络)、HDLC(ppp网络)：什么都不靠

以太网MAC地址

以太网的MAC地址(Media Access Control Address)：

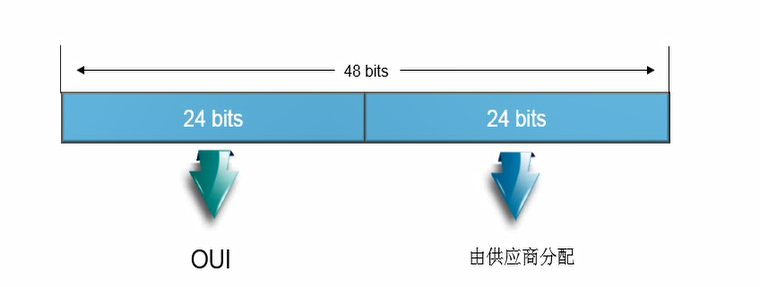

由两部分组成:前24位的供应商代码、后24位的序列号。供应商代码由IEEE管理和分配。

OUI：厂商序号

MAC分类

单一的源段发送到单一的目的端，每个主机接口由一个MAC地址唯一标识，MAC地址的OUI中第一字节第8个比特表示地址类型，对于主机MAC地址这个比特固定为0如，表示目的的MAC地址为此MAC地址的帧都是发送到某个唯一的端。在冲突域中，所有主机都能收到源主机发送的单播帧，但其他主机发现目的地址与本地MAC地址不一致后会丢弃收到的帧，只有真正的目的主机才会接收并处理收到的帧

单播MAC(1 V 1)：01001100 第一字节的最后一位：0
组播MAC(1 V n): 00000001 第一字节的最后一位：1
广播MAC(1 V all): F1111111 第一字节的最后一位：1

01005E:经典的组播MAC

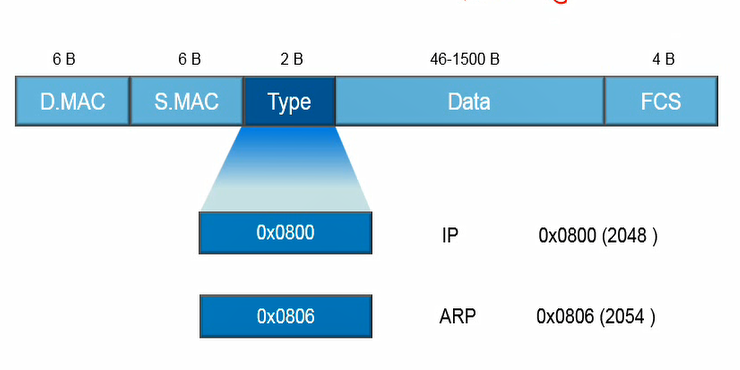

以太网封装格式

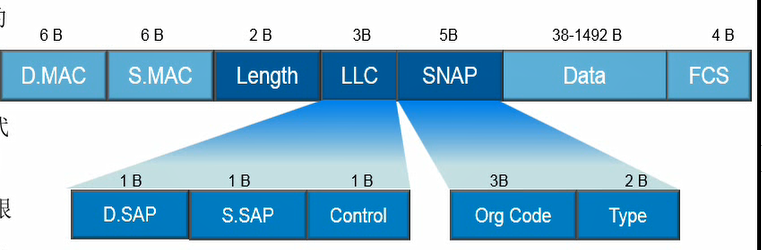

以太网两种最常用的以太网封装格式：以太2型和802.3

80年代初：DIX v2，1983年：提出IEEE8.2.3

类型的位置除了IP(0800)还有ARP(0806),PPPoE,MP,IPv6c

两种协议的主要区别在于：

EnternetII格式中包含一个Type字段，标识以太网帧处理完成值后将被发送到哪个上层协议进行处理。IEEE802.3格式同样的位置是长度字段。

以太网帧中的Type字段为0X0800，表示该帧的网络层协议为IP协议。

不同的Type字段值可以用来区别这两种帧的类型:

EnternetII格式: Length/Type >= 1536(0x0600)

IEEE802.3格式: Length/Type <= 1500(0x05DC)

以太网帧中还包括源和目的的MAC地址，分别代表发送者和接受者的MAC，此外还有帧校验序列字段，用于检验传输过程中的完整性。

以太网IP地址网络基础和FTP

IP编制

IP编制组成

1. IP 地址分为网络部分和主机部分
2. IP 地址由32个二进制位组成，通常用点分十进制形式表示。

• IP报文头部

Tyep[Data] 的 1500 包括IP报头

以太网IPv4基础和分类

/8：代表掩码，作用：区分网络和主机，代表8个连续的1(255.0.0.0)
127.0.0.0/8 ：网络(主机位全为0)
127.255.255.255/8 ：广播地址(主机全为1)

每个网段上有两个特俗地址不能分配给主机或网络设备。(除网络地址和广播地址外的其他IP地址可以作为网络设备的IP地址)

1. IP地址主机位全为0(而不是无端一定为0)，表示一个网段。

2. 该网段中的广播地址，目的地址为广播地址的报文会被该网段中的所有网络设备接受，广播地址的主机位全为1.

网络的进制

二进制，十进制，十六进制(MAC)

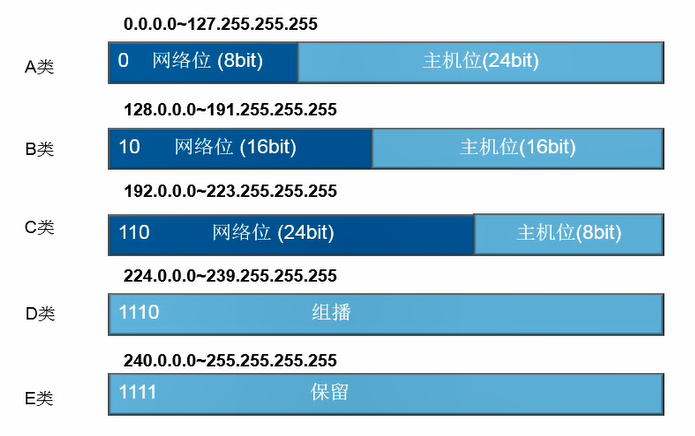

IPv4地址分类

地址范围

A类：1.0.0.1 - 126.255.255.254
B类：128.1.0.1 - 191.255.255.254
C类：192.0.1.1 - 223.255.255.254
D类：224.0.0.0 - 239.255.255.255
E类：240.0.0.1 - 255.255.255.254

• NET: ABCDE的有类网络
• subset：即子网(一个大的网络划分成小的网络)

10.2.8.3/24 可以容纳的主机：2^8-2

IP地址类型

互联网标准：RFC

• 私有地址

1. 10.0.0.0~10.255.255.255
2. 127.16.0.0~127.31.55.255
3. 192.168.0.0~192.158.255.255

• 特俗地址

1. 127.0.0.0~127.255.255.255, 127.0.0.1主机环回地址
2. 0.0.0.0
3. 255.255.2555.255(本地广播地址，是0.0.0.0的广播地址)

子网掩码(subset mask)

• 默认子网掩码

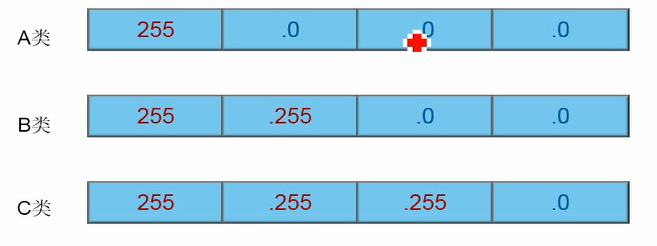

A类：8位
B类：16位
C类：24位

地址规划

• 举例

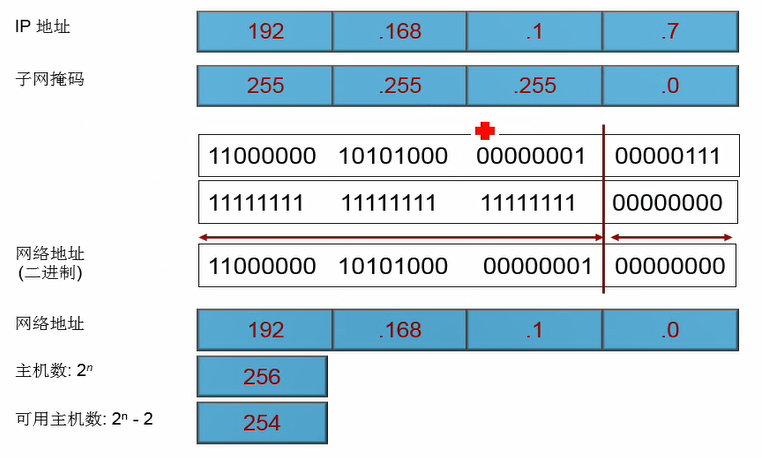

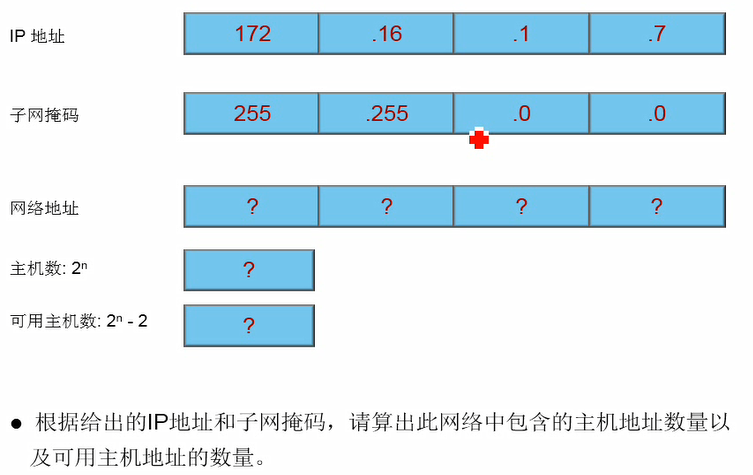

由子网掩码可知：172.10.1.7/16，所以网络地址为：172.16.0.0(主机位全为0)，主机数：2^16,可用主机数: 2^16-2

例子：10.1.8.3/24的网络是什么？第一个可用主机是？最后一个可用主机？可用主机是多少？
10.1.8.0，10.1.8.1，10.1.8.254，$2^8$-2=254

• 变长子网掩码

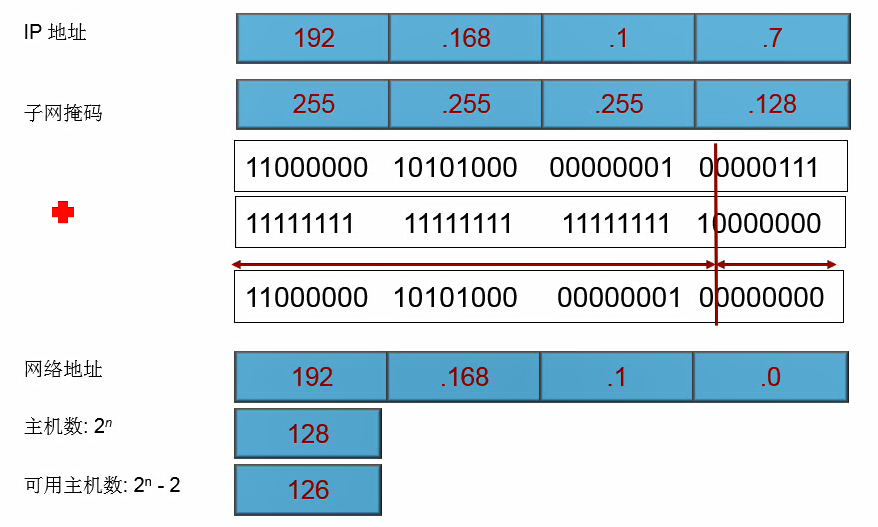

192.168.1.7/25

有类IP编址的缺陷

在设计网络时使用有类IP地址会造成地址的浪费。

划分子网方法

1. 根据需要的子网数目来确定子网位数，但是要确保每个子网可用的IP地址数目大于等于本机数。
   优点：简单
   缺点：每个子网的实际主机数不同，但分配的IP地址数目相同，可能浪费IP地址

2. 根据每个子网的主机数目来确定主机数位，然后确定子网数位。
   优点：比较充分地利用IP地址
   缺点：复杂

计算

科学但麻烦的方法

要转换二进制

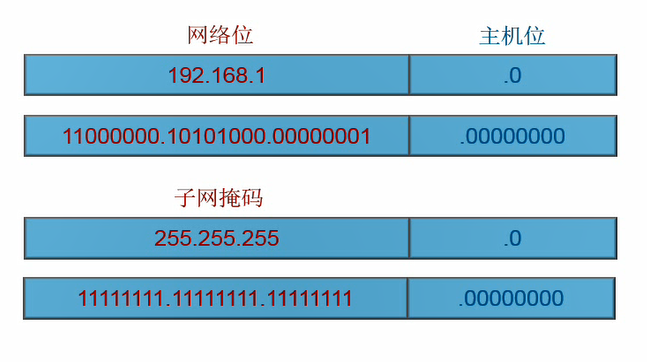

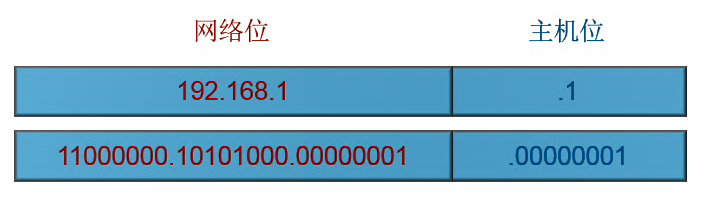

二进制:1代表网络，0代表主机。

1. 子网的数目 = $2^x$ (x代表子网位数)
2. 可用主机数目 = $2^y$-2 (y代表主机位数)
3. 主机位为全1的地址时广播地址=下个子网号-1
4. 主机位全为0的地址是网络地址。

• 利用子网数目计算子网掩码

把B类地址172.16.0.0划分成30个子网络，它的子网掩码是多少？

将子网络数目30转换成二进制表示11110
统计一下这个二进制的数共有5位
注意：当二进制数中只有一个1的时候，所统计的位数需要减1（例如：10000要统计为4位）
将B类地址的子网掩码255.255.0.0主机地址部分的前5位变成1
这就得到了所要的子网掩码（11111111.11111111.11111000.00000000）255.255.248.0。

• 利用主机数目计算子网掩码

把B类地址172.16.0.0划分成若干子网络，每个子网络能容纳500台主机，它的子网掩码是多少？

把500转换成二进制表示111110100
统计一下这个二进制的数共有9位
将子网掩码255.255.255.255从后向前的9位变成0
这就得到了所要的子网掩码（11111111.11111111.11111110.00000000）255.255.254.0。

• 利用子网掩码计算最大有效子网数

A类IP地址，子网掩码为255.224.0.0，它所能划分的最大有效子网数是多少？

将子网掩码转换成二进制表示11111111.11100000.00000000.00000000
统计一下它的网络位共有11位
A类地址网络位的基础数是8，二者之间的位数差是3
最大有效子网数就是$2^3$，即最多可以划分8个子网络。

• 利用子网掩码计算最大可用主机数

A类IP地址，子网掩码为255.252.0.0，将它划分成若干子网络，每个子网络中可用主机数有多少？

将子网掩码转换成二进制表示11111111.11111100.00000000.00000000
统计一下它的主机位共有18位
最大可用主机数就是 2^18-2（除去全是0的网络地址和全是1广播地址），即每个子网络最多有262142台主机可用。

• 利用子网掩码确定子网络的起止地址

B类IP地址172.16.0.0，子网掩码为255.255.192.0，它所能划分的子网络起止地址是多少？

• 利用子网掩码计算，最多可以划分4个子网络

利用子网掩码计算，每个子网络可容纳16384台主机（包括网络地址和广播地址）

用16384除以256（网段内包括网络地址和广播地址的全部主机数），结果是64
具体划分网络起止方法如下：
172.16.0.0～172.16.63.255
172.16.64.0～172.16.127.255
172.16.128.0～172.16.191.255
172.16.192.0～172.16.255.255

参考来源

快速但需要检验的方法

快的方式(Block):几个主机位,算B类地址比较麻烦.

• 例子

132.56.45.7/30,网络位，主机位多少？

30转成二进制：1111，1100，后两位的0的块：$2^2$,一块最多4个主机(0-3,4-7,8-11)

CIDR 无类域间路由

cidrreport.org
无间路由(Classless Inter Domain Routing):由RFC1871定义。突破传统的地址分类边界，将路由表中的若干条线路汇聚成一条路由，减少了路由表的规模，提高了路由的可扩展性。

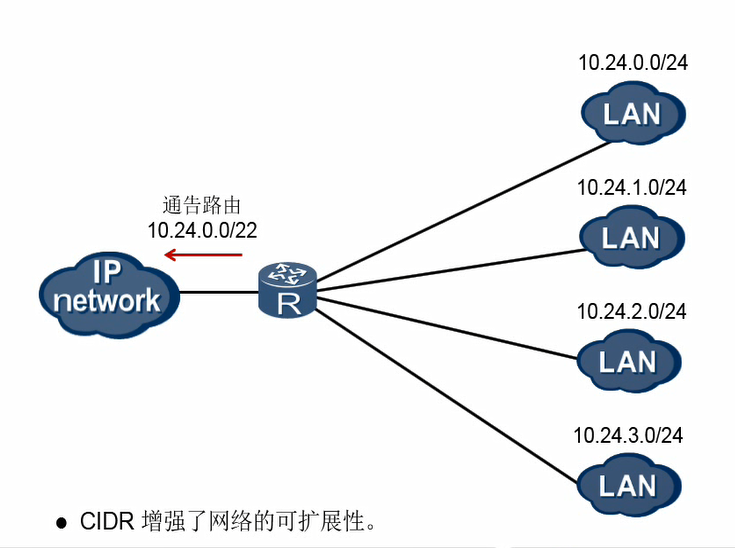

图中：转成二进制：
10.24.0000，0000.0
10.24.0000，0001.0
10.24.0000，0010.0
10.24.0000，0011.0

转二进制部分只有后两位不一样。把网络往前推（子网是Mask边长汇总是Mask变短),原来是24，变短就是22.

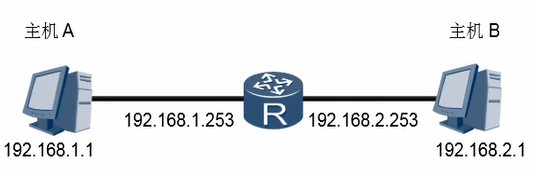

网关(Gateway)

用来转发来自不同网段之间的数据包。

实施FTP

• 文件传输

FTP：文件传输协议 (华为居多)，基于TCP，两个端口号,控制端口一般为21，而数据端口不一定是20，和FTP的应用模式有关，如果是主动模式，应该为20，如果为被动模式，由服务器端和客户端协商而定。
TFTP：简单文件传输协议 (思科居多)，基于UDP

1. 网络连通性

1
2

interface vlanf1
ip address 10.1.1.1 255.255.255.0

1
2

interface vlanf1
ip address 10.1.1.2 255.255.255.0

测试连通性

1

ping 10.1.1.1.2

2. 开启FTP服务

1
2

ftp server enable
diaplay ftp-servver # 查看状态

3. 实施FTP

开启3A（认证，授权，统计）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

aaa
local-user Endar password simple userName # 增加用户名和密码
local-user Endar level 15 # 设置最高的访问权限，0-15级
local-user Endar ftp-directory flash: # 共享所有目录，后面可以指定其他
local-user Endar server-type ftp # 设置用户服务用于ftp协议
save Endar.zip # 保持配置文件
sss

客户端测试

```bash SW2
ftp 10.1.1.1 # 后输入用户名、密码
dir # 查考目录
get Endar.zip # 获取文件
q # 退出

以太网IP头部概述和VRP相关讲解

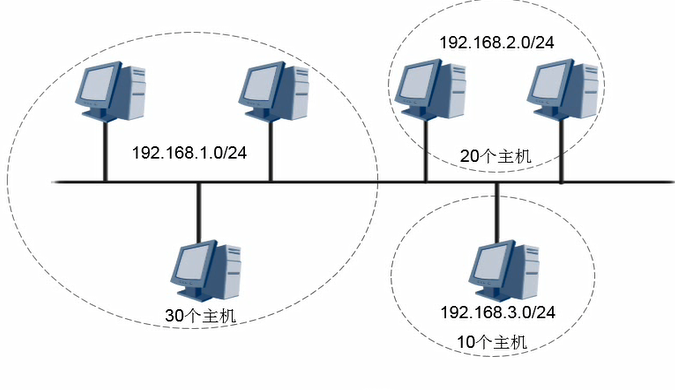

一公司四个部门，5、25、27、15人，规划每个部门vlan，给固定长度掩码：192.168.1.0/27，192.168.1.32/27，192.168.1.64/27，192.168.1.96/27

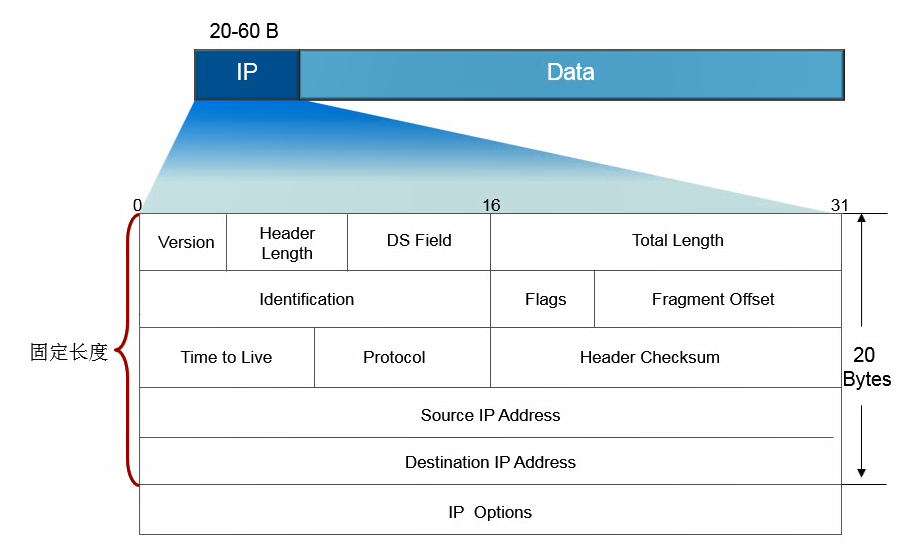

IP包头的重要字段

VRP基础(应用)

VRP(通用路由平台)的FTP应用

可以Web、Cli登录
常用密码：Admin@huawei

设备初始化启动

bios 自检
内存检测
copy 数据(VRP包拷贝)
解压缩到内存
CTRL + B 停止自动启动(后可以初始密码)

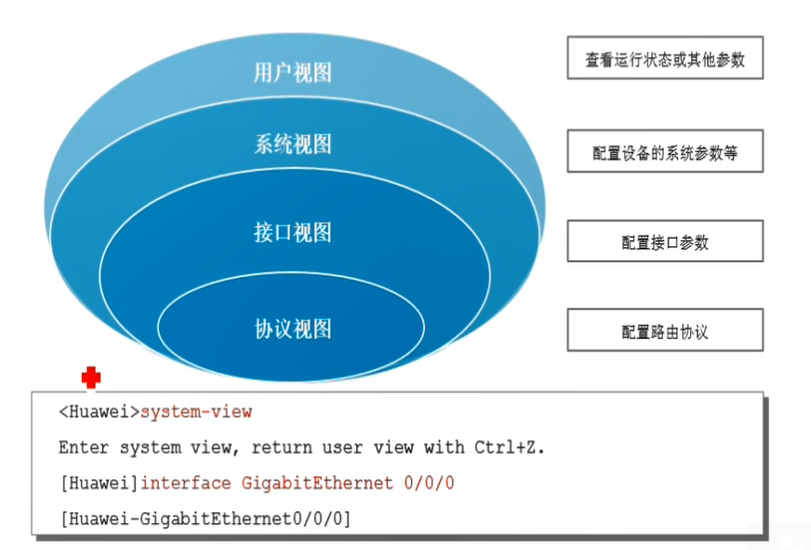

命令行视图

• 用户视图

清除、display、保存

• 系统视图(system-view)

以中括号显示。可以display，但不能清除、保存
配置系统参数

• 接口视图

• 协议视图

OSPF、BGP、is-is

1
2
3

system-view
ospf # 进入 osp 协议设置
bgp # 将进入 bgp协议设置

命令行功能

命令行在线帮助

• 部分帮助

1
2

<Huawei>d?
<Huawei>display h?

• 完全帮助

1
2

<Huawei>?
<Huawei>dislay?

命令等级

允许某管理员保存系统配置，则可以将save命令的级别提高到4级，并定义只有该管理员有4级权限。就可以在不影响其他用户的情况下，实现命令的使用控制。

1
2

system-view
command-privileage level 2 view user save

用户界面

VTY接口最大可配范围：0~4

1
2
3

system-view
user-intetface vty 0 4
set authentication password clipher pass

1

talnet 12.1.1.1

1
2

diaplay users # 查看用户
user privilege level 2 # 设置用户登陆权限

user-interface maximum-vty number 可以配置同时登陆到设备的VTY类型用户界面的最大个数，如最大登录用户数设为0，则任何用户都不能通过Telnet或者SSH登陆到路由器。

• 配置用户界面命令

1
2
3
4

system-view
user-interface console 0
histoty-command max-size 20
indle-timeout 1 30 # 1分20秒(最好不要改))

1
2
3

system-view
user-interface console 0
screen-length 512 # 最大行数512

CTR 快捷键

配置标题消息

1
2
3
4
5

# 配置在用户登录前显示的标题信息
header login information "Welcome to huawei certification"

# 配置在用户登陆后显示的标题信息
header shell information "Please dont't reboot this devices"

dis current-configuration | ?
dis current-configuration | include header 显示包含 header 的命令有哪些

文件系统管理

基本命令

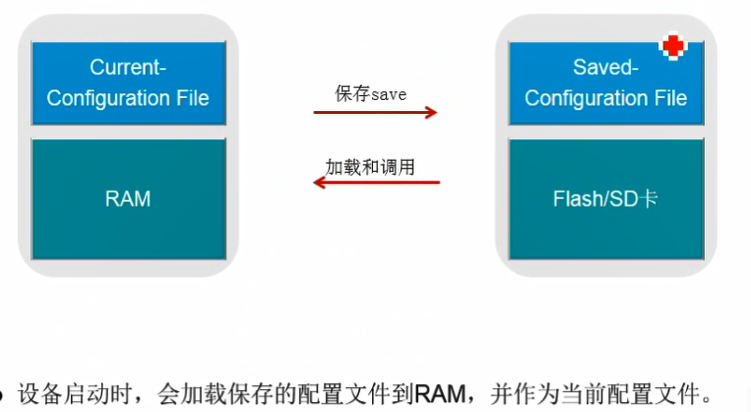

配置文件管理

• 配置文件查询

1
2
3
4
5
6
7

save Endar.zip # 保存配置

# 查看当前配置
diaplay current-configuration

# 显示保存的配置文件
diaplay saved-configuration

• 系统启动文件查查

• 系统启动配置文件修改

startuo ? :

1. path # 加载补丁
2. save-configuration # 加载下次的配置
3. system-software # 加载下次启动的软件

1
2
3

# 配置系统下次启动时使用的配置文件
startup save-configuration Ender.zip
dis startup

• 比较当前配置和保存的配置

1

compare configuration

• 配置文件重装

1
2

# 清楚下次启动时加载的配置文件
reset save-contiguration

• 设置环回地址

1
2
3

system-view
interface loopback 0
ip address 10.1.1.1 32

存储设备

SDRAM、Flash、NVRAM、SD Card、USB

1
2

# 显示存储设备信息
diaplay version

• 存储设备修复

1
2
3

fixdisk flash:

fixdisk ad1:
